产品介绍：

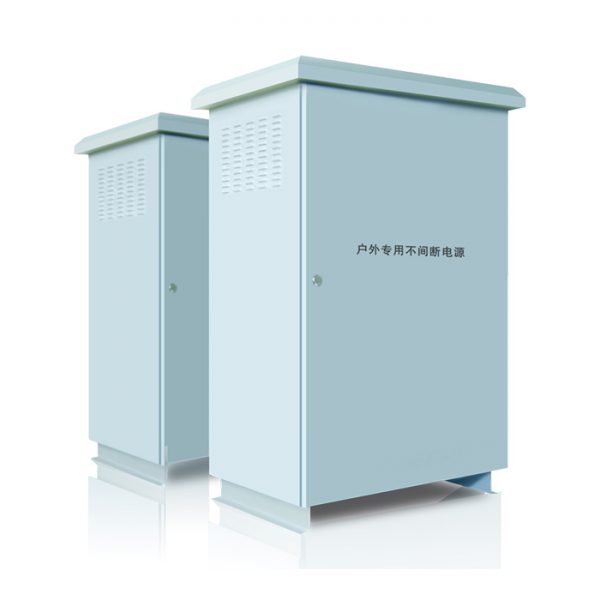

HD系列在线式户外UPS，是全球最新一代的控制器件和最先进软件完美结合的全智能数字化产品。该系列产品以第六代低损耗大功率IGBT和静态开关为功率器件，全面采用了以可在线编程高速微处理器（MCU）为核心的数字化控制技术，是数字电路技术精华的完美演绎。HD系列UPS容量从1KVA到3KVA，凭借100%电网环境适应性，广泛应用于通信行业、户外通信基站、高铁等。
应用领域：
地铁、高铁等交通设备
通讯基站等设施
专业团队为您解答！
免费热线：400-886-9063
渠道手机：13530609521
扫一扫加微信联系
4008869063
产品介绍：
HD系列在线式户外UPS，是全球最新一代的控制器件和最先进软件完美结合的全智能数字化产品。该系列产品以第六代低损耗大功率IGBT和静态开关为功率器件，全面采用了以可在线编程高速微处理器（MCU）为核心的数字化控制技术，是数字电路技术精华的完美演绎。HD系列UPS容量从1KVA到3KVA，凭借100%电网环境适应性，广泛应用于通信行业、户外通信基站、高铁等。
应用领域：
地铁、高铁等交通设备
通讯基站等设施
- 详细介绍
- 产品特点
- 产品参数
产品特点
●先进的数字电路系统超稳定运行HD系列UPS以先进的数字电路系统替代了传统的模拟电路，高速微处理器控制、运行参数可通过后台软件设定，运行管理更加完美，自检和自侦测功能更加强大。全程采样技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。
●电池智能化管理，耐用省心
HD系列导入了先进的智能化电池管理系统，可根据用户的电池配置自动调整电池的充电参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电和放电管理。此外，HD系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。智能化电池管理系统不仅减少了管理员的负担，更能延长电池的使用寿命达55%以上。
●采用高精度SMD技术，整机精密度更高
HD系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于集成电路的安全运行，提高可靠性和运行精度。高精度SMD技术完全清除了由芯片自身产生的各种高频信号对其他芯片的串扰，从而让 各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。 HD系列全面采用SMD技术，耐高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。
●智能侦测系统全程守护
该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电路工作状态进行在线侦测。出现故障时，侦测系统会即时报警通知管理员，同步启动UPS全面保护功能。
●智能通讯工具远程监控
RS232和RS485通讯端口真正实现多用途通讯和远程监视；可选的SNMP卡，100%实现远程监控和网络管理；可选的干接点接口，采用无源接点有效实现了对UPS的状态监控。
●基于第六代IGBT和高速静态开关切换技术
IGBT良好的高速开关特性，具有高电压和大电流的工作特性，采用电压型驱动，只需要很小的控制功率；第六代IGBT具有更低的饱和压降，逆变器的工作效率更高，温升低，可靠性更高。采用双变换纯在线式设计和高速的静态开关切换技术，性能更稳定。
技术参数
| 型号 | YC-1K | YC-2K | YC-3K |
| 标称容量 | 1KVA | 2KVA | 3KVA |
| 工作方式 | 工频纯在线式 | ||
| 相数 | 单相（L+N+G） | ||
| 整流器 | |||
| 输入标称电压 | 220VAC | ||
| 范围 | ±25% | ||
| 输入标称频率 | 50Hz±10% | ||
| 输出纹波 | <2% | ||
| 软启动 | 0~100% 5sec | ||
| 充电 | |||
| 充电模式 | 先恒流后恒压，带温度补偿充电和自动均浮充转换 | ||
| 浮充电压 | 55VDC | ||
| 均充电压 | 56.8VDC | ||
| 温度补偿电压 | 3mV/℃(单体) | ||
| 充电电流 | 0.1C(根据电池容量设置自动调节) | ||
| 充电功率 | 额定容量的20% | ||
| 电池 | |||
| 电池类型 | 免维护铅酸蓄电池 | ||
| 电池容量 | 7~999AH可设定（根据不同功率容量范围不同） | ||
| 电池节数 | 12V类型4节 | ||
| 逆变器 | |||
| 相数 | 单相 | ||
| 标称电压 | 220VAC | ||
| 输出电压稳定度 | ±0.1%(稳态负载)，±5%（负载波动） | ||
| 频率稳定度 | 50Hz<±5%(不同步时) | ||
| 波峰因数 | >3：1 | ||
| 输出波形失真度 | 正弦波，线性负载<1%; 非线性负载<3% | ||
| 动态特性 | 瞬变电压<±5%（由0到100%跃变），瞬间恢复时间<10HD | ||
| 过载保护 | 115%正常工作，125%10分钟，150%1分钟，200%1s | ||
| 逆变器效率 | >93%(满载) | ||
| 旁路 | |||
| 相数 | 单相(L+N) | ||
| 标称电压 | 220VAC | ||
| 转换时间 | 0HD(静态开关切换) | ||
| 保护功能 | |||
| 输入保护 | 输入高低压超限、频率超限； | ||
| 输出保护 | 过流、短路、功因过低 | ||
| 电池保护 | 过充保护、过放保护 | ||
| 温度保护 | 环境过温保护、逆变器过温保护 | ||
| 硬件故障保护 | 辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护 | ||
| 系统 | |||
| 工作环境 | 环境温度-35℃ ~ 65℃ 海拔高度<2000米（每增加100米功率下降1%），最高4000米 | ||
| 冷却方式 | 低温时采用自动加热；高温时采用自动强制风冷 | ||
| 通讯方式 | RS232、RS485。可选干接点接口、SNMP卡（网络远程监控） | ||
| 抗浪涌能力 | 10/700μS, 5KV ; 8/20 μS, 20KA | ||
| 参数 | |||
| 防护等级 | IP65 | ||
| 安全性能 | 输入输出对地的抗电3000VAC,漏电流小于3.5mA; 绝缘电阻大于2MΩ(500VDC) | ||
| 噪声dB | 45~50 | ||
| 机械尺寸(WxDxH)mm | 800x600x1200(最大可内置8节12V/100AH电池) | ||
| 重量(Kg) | 105 | 115 | 135 |
