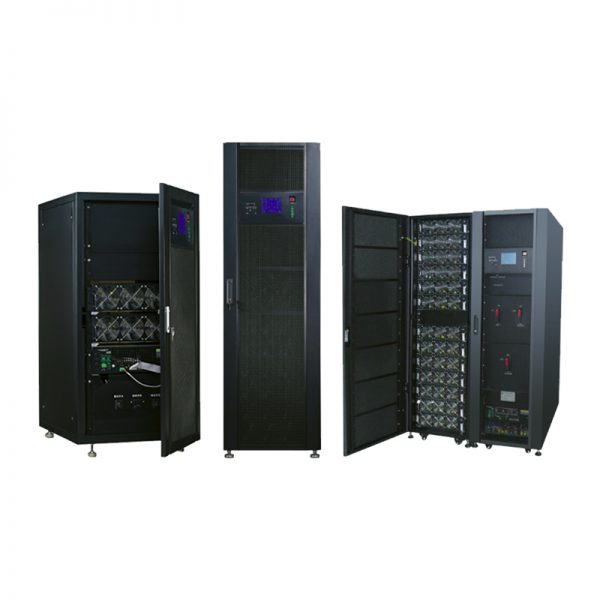

3A3系列模块化UPS电源单机功率范围在50kVA-600kVA之间，可根据客户负载需要进行灵活配置，支持4台机柜并联，具备2.4MVA的生产能力，各项指标均达到模块化UPS电源标准YD/T2165-2010的 I 类标准。3A3系列模块化UPS电源是针对市场特别推出的一款高可靠机型，整机效率高达95%。除秉承传统模块化UPS电源的技术优势外，该产品特别在设备控制、系统监控软件上有了较大改进：采用双DSP+双CPLD处理 ，支持无旁路模块运行，输出稳压精度高，提供了控制的灵活性和稳定度，同时整机无单点故障。
应用领域：
地铁、列车等交通设备
银行、证券等金融机构
大中型数据中心
企事业单位机房
专业团队为您解答！
免费热线：400-886-9063
渠道手机：13530609521
扫一扫加微信联系
4008869063
产品介绍：
3A3系列模块化UPS电源单机功率范围在50kVA-600kVA之间，可根据客户负载需要进行灵活配置，支持4台机柜并联，具备2.4MVA的生产能力，各项指标均达到模块化UPS电源标准YD/T2165-2010的 I 类标准。3A3系列模块化UPS电源是针对市场特别推出的一款高可靠机型，整机效率高达95%。除秉承传统模块化UPS电源的技术优势外，该产品特别在设备控制、系统监控软件上有了较大改进：采用双DSP+双CPLD处理 ，支持无旁路模块运行，输出稳压精度高，提供了控制的灵活性和稳定度，同时整机无单点故障。
应用领域：
地铁、列车等交通设备
银行、证券等金融机构
大中型数据中心
企事业单位机房
- 详细介绍
- 产品特点
- 产品参数
产品特点
电网环境高可用性
提供1类电能质量及0毫秒响应时间；纯在线式双变换技术架构，支持N+X冗余方式，为负载提供卓越的供电品质保护；全面的负载适应性，可带马达等电感性、单独容性、阻性及混合性负载；单、双电源供电系统、主机柜配输入、输出及手动维修旁路开关；标配RS232、RS485、干接点信号接口，SNMP远程通讯端口；30-50节超强电池电压可调范围，减少放电频度，保护电池容量；125%负载可持续10min，输出零中断，让负载高枕无忧；可蓄电池冷启动，最低1：1匹配发电机供电；系统输入、输出端内置C级防雷装置；采用模块防尘设计，IP30防护等级，可在恶劣环境中使用。
高效节能，提高能效
效率高达96%，输入功率因素≈1，输入电流谐波＜3%；输出稳压精度：±1%；100%带不平衡负载能力≤0.3%，输出电压失真度极低≤2%；所有电路板均采用三防工艺，可防潮、防盐碱和防化学挥发性气体腐蚀等危害。
操作简洁，维护便利
LCD触摸液晶屏，数据监测、参数设置操作方便；整机正面维护，上下进线方式，管理方便，自带脚轮，随需移动；功率模块、监控模块均可热插拔，在线维护方便；智能化电池管理，限流恒压充电，均充，浮充+涓流四段式充电，有效延长电池使用期30%；前门置过滤网保持UPS电源机内清洁。
| 型号 | 3A3-200K | 3A3-300K | 3A3-500K | 3A3--600K | |||
| 容量 | 50kVA～200kVA | 50kVA～300kVA | 50kVA～500kVA | 50kVA～600kVA | |||
| 功率模块容量 | 50kVA | ||||||
| 功率模块尺寸(W*D*H) | 19″*690mm*3U | ||||||
| 功率模块重量 | 39KG/个 | ||||||
| 市电输入 | |||||||
| 输入制式 | 三相四线+ G线 | ||||||
| *电压范围 | 线电压291～492V可带额定满载；200V～291V线性降额 | ||||||
| 频率范围 | 35Hz～70Hz | ||||||
| 电流谐波 | < 3% 满载 | ||||||
| 功率因数 | 0.995 | ||||||
| 旁路范围 | -10%～10%（可根据要求设置为-10%～-30%，+10%～+20%；） | ||||||
| 电池 | |||||||
| 连接方式 | 正负蓄电池供电 | ||||||
| 额定电压 | ±240Vdc（正负各20节12V系列），可设置成其它额定电压 | ||||||
| *电池节数/组 | 40节/组(可设置为30-50节/组，偶数可选) | ||||||
| 充电电流 | 额定输入功率的20%（根据电池容量设置） | ||||||
| 输出（逆变器） | |||||||
| 输出电压 | 380Vac三相四线 + G线 | ||||||
| *稳压精度 | <±1% | ||||||
| 锁相范围 | 50Hz/60Hz±5Hz;(自振频率50Hz/60Hz±0.01Hz） | ||||||
| 输出频率 | 50Hz/60Hz±0.01Hz （锁相期间为市电频率） | ||||||
| *功率因数 | 0.9 | ||||||
| 峰值因数 | 3：1 | ||||||
| *电压波形失真度 | 线性负载：≤2%, 非线性负载：≤3% | ||||||
| *三相电压不平衡度 | 平衡负载：≤0.5% 100%不平衡负载：≤1.5% | ||||||
| 电压动态瞬变范围 | ＜3% | ||||||
| 电压瞬变恢复时间 | 0ms | ||||||
| 三相电压相位偏差 | 市电：0.4°；电池：0.3° | ||||||
| 转换时间 | 市电↔电池：0ms；逆变↔旁路：0ms | ||||||
| 过载能力 | 125%负载持续10min； 150%负载持续1min；＞150%负载200ms保护 | ||||||
| *效率 | >95% | ||||||
| 环境指标 | |||||||
| 噪音 | ≤70dB（100%负载），散热风扇采用智能调速 | ||||||
| 显示 | 采用中文触摸式大屏幕显示器LED+LCD | ||||||
| 通讯 | 标配RS232、RS485、干接点；（SNMP网卡选配） | ||||||
| 使用环境 | 环境温度：-10℃～+40℃；环境湿度：0%～98%；贮存温度：-25℃～75℃ 海拔（m）：≤1000，1000m-2000m以上每100米降额1% |
||||||
| 防护 | IP30(正面配可拆装防尘滤网) | ||||||
| 物理参数 | |||||||
| 机柜尺寸（W*D*H)mm | 600*1100*2000 | 600*1100*2000 | 1200*1100*2000 | ||||
| 机柜重量（KG） | 295 | 305 | 578 | 600 | |||
| 机柜容量（Max） | 4 | 6 | 10 | 12 | |||
